Lagerung der Schaltstange 5 Gang Getriebe VFL & 20v quattro NFL

Dieses Lager sitzt am getriebeseitigen Ende der Schaltstange auf dem Kugelkopf bzw. dem Schalthebel, der mit der Schaltwelle verbunden ist.

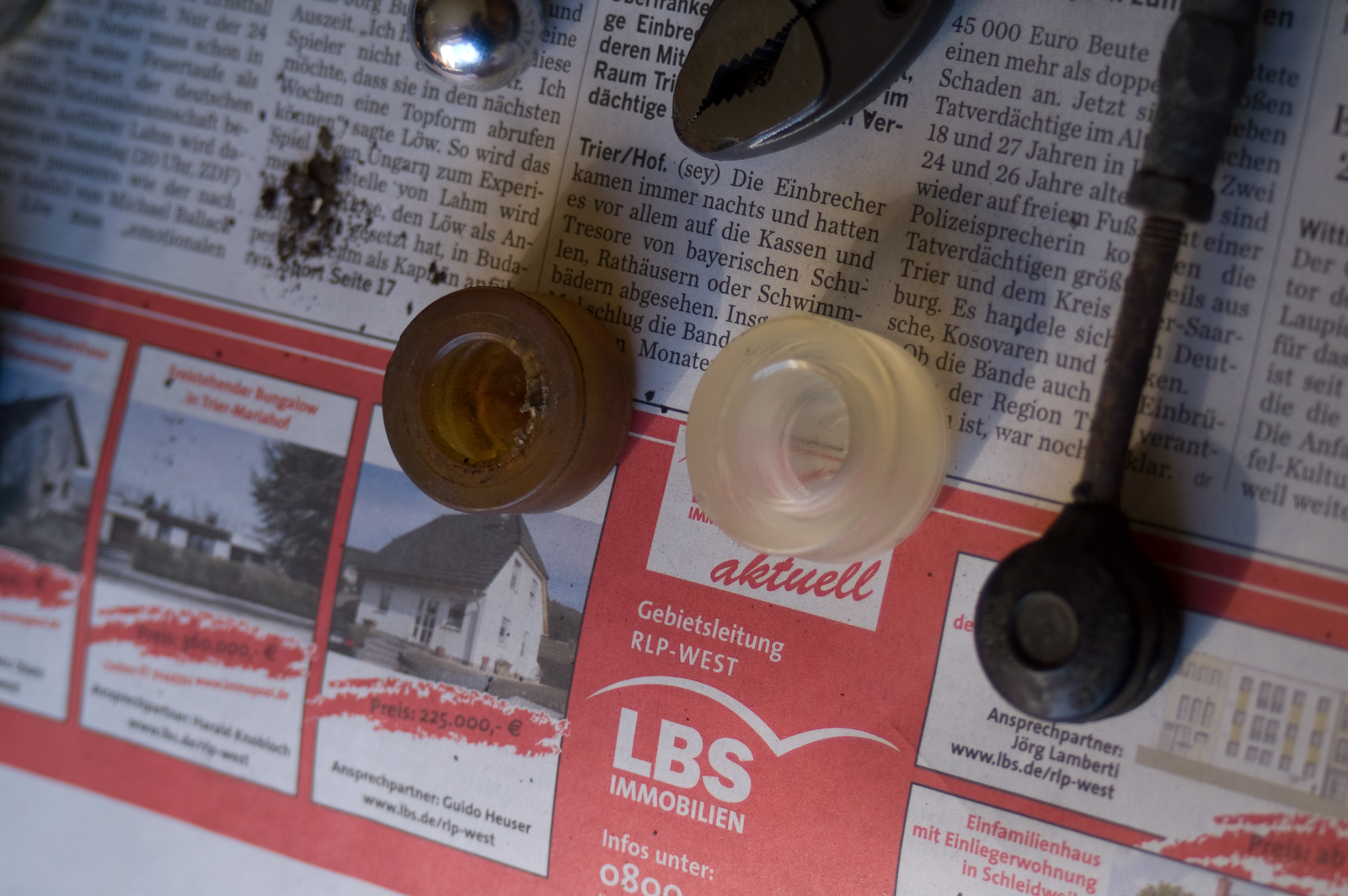

Altes Lager und neues Lager

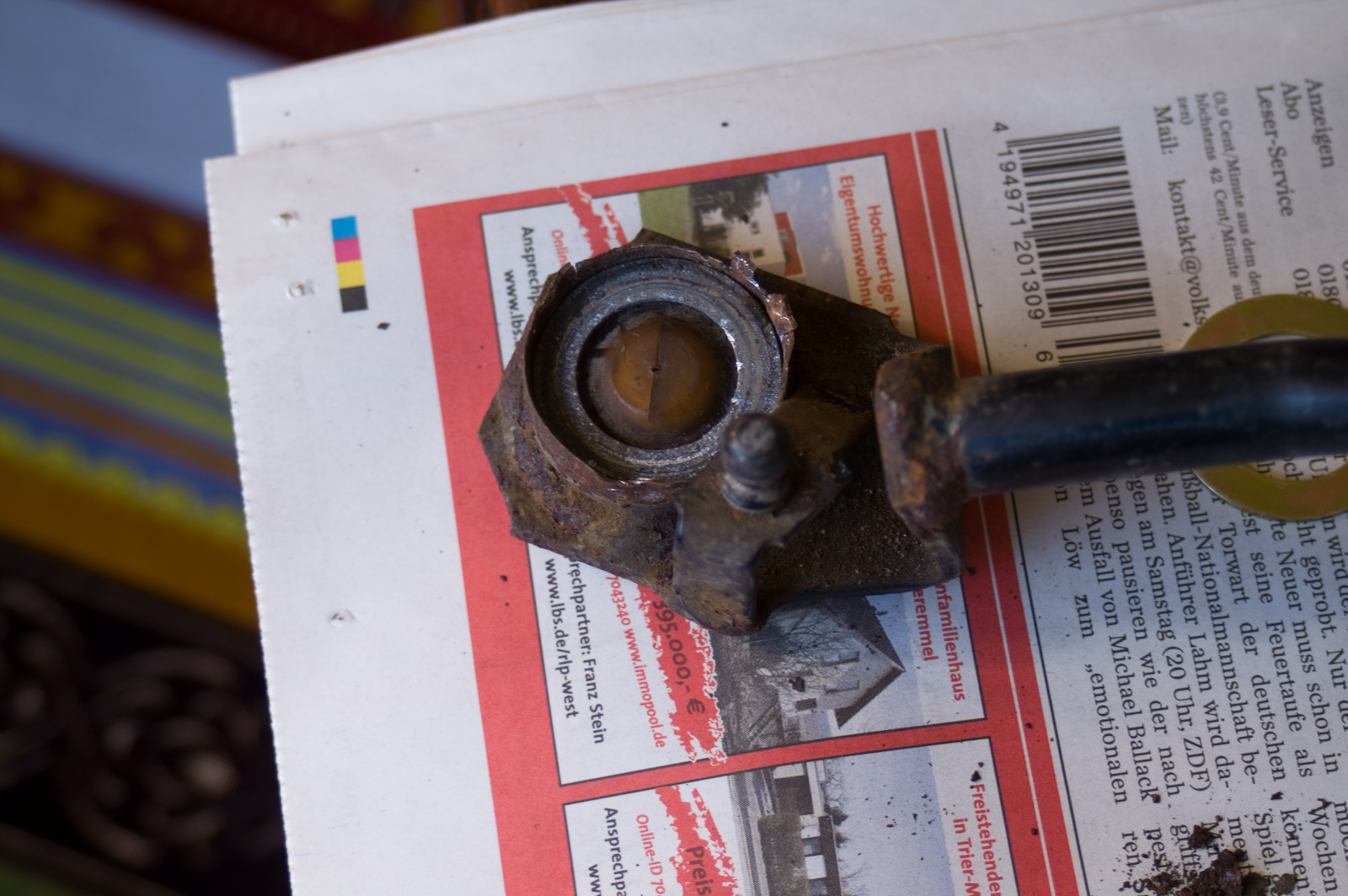

Neues Lager eingebaut. Der Aus- und Einbau ist bei ausgebauter Schaltstange unkompliziert. Schaltstange in einen Schraubstock spannen. Am oberen Ring sind drei 'eingedrückte' Stellen, mit denen der Lagerring das Lager in seiner Einbauposition fixiert. Diese drei Punkte aufbiegen, so daß man den Lagerring entnehmen kann.
Danach kann man das alte Lager nach oben herausziehen. Man muss es eventuell ein wenig überreden.
Lagersitz ev. reinigen, neues Lager einsetzen, Lagerring drauf und die drei geöffneten Fixierpunkte wieder zubiegen. Fertig.
Beim neu einsetzen in den Kugelkopf das Lager mit etwas Schmierfett versorgen.

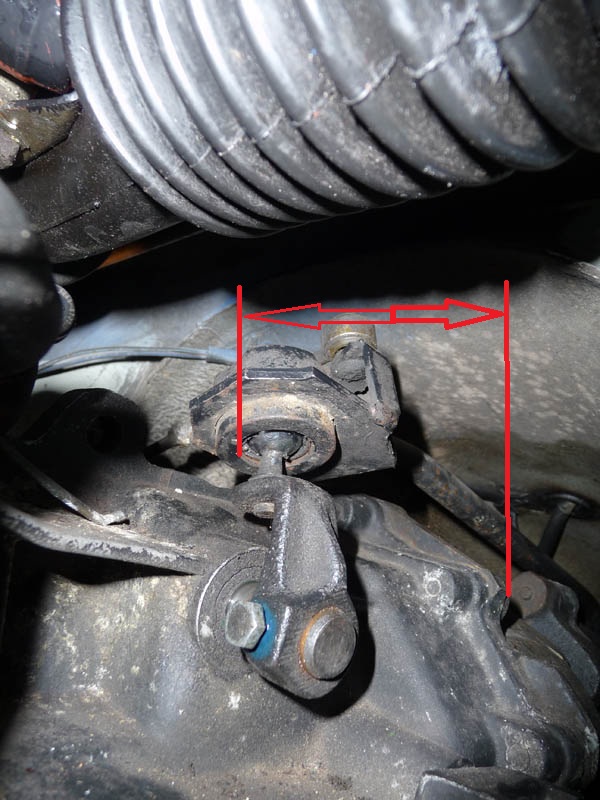

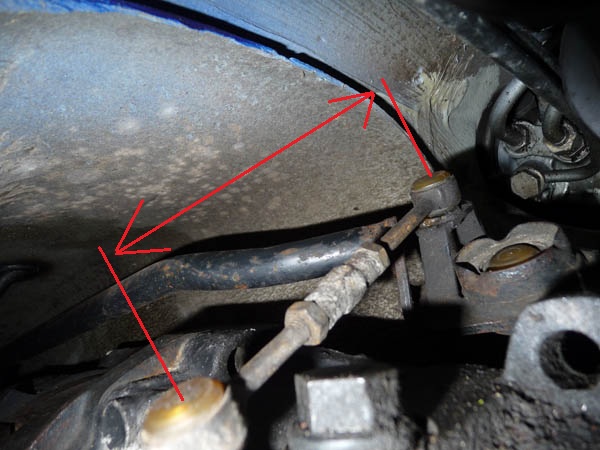

Koppelstange Schaltstange. Die Bilder sind vom Typ 43, der Aufbau ist identisch für folgende Modelle:
Audi 200 quattro 20v
Audi 100 VFL Frontantrieb und Quattro mit 5 Gang Getriebe ( Schaltgestänge entkoppelt oder gekoppelt )
