Verlauf Hauptplusleitung Bei Fahrzeugen mit Klimaanlage

Bei Fahrzeugen mit Benzinmotor ( Saug & Turbomotor ) mit Klimaanlage

Teile der Hauptplusleitung im vorderen Fussraum

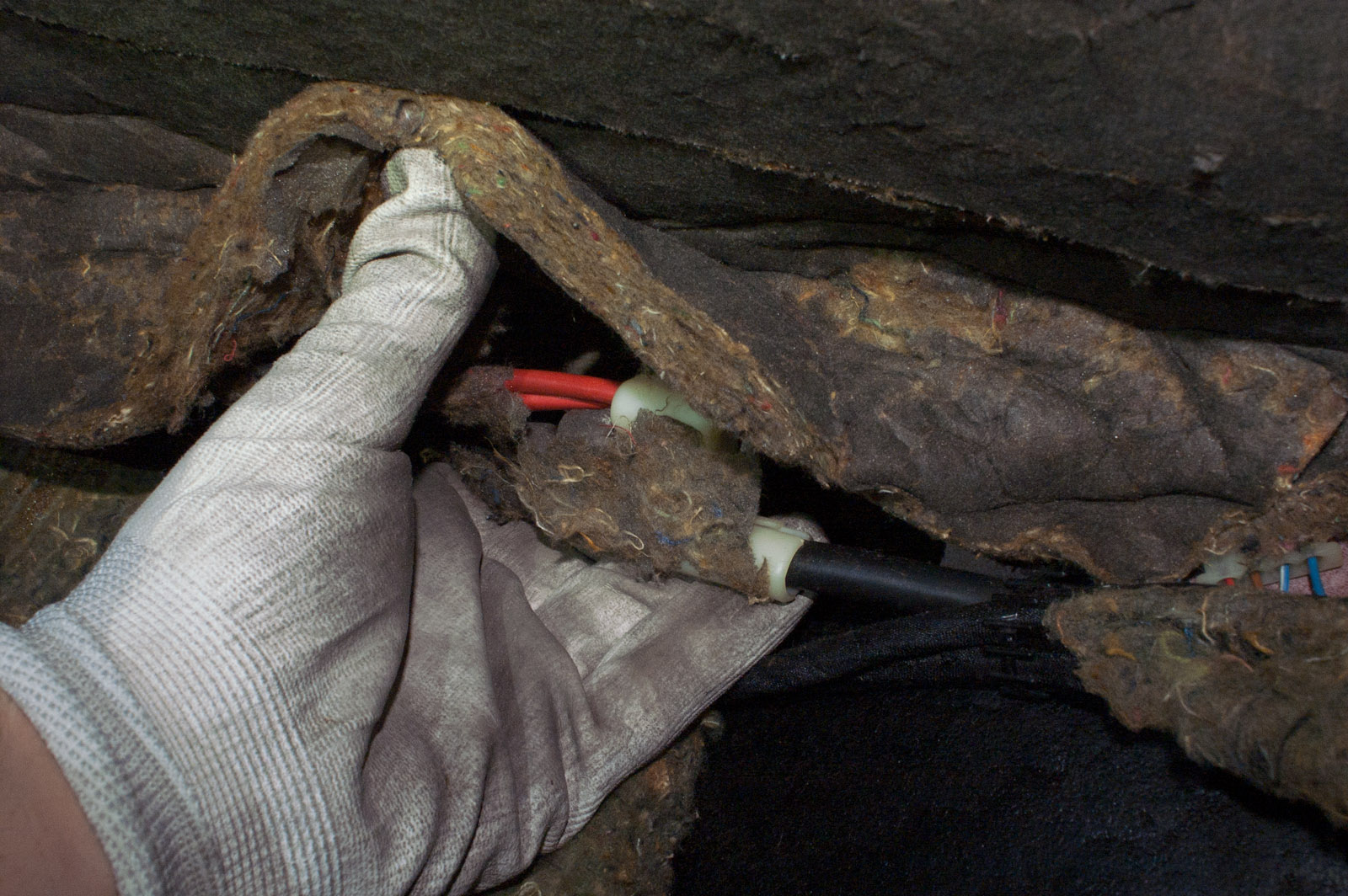

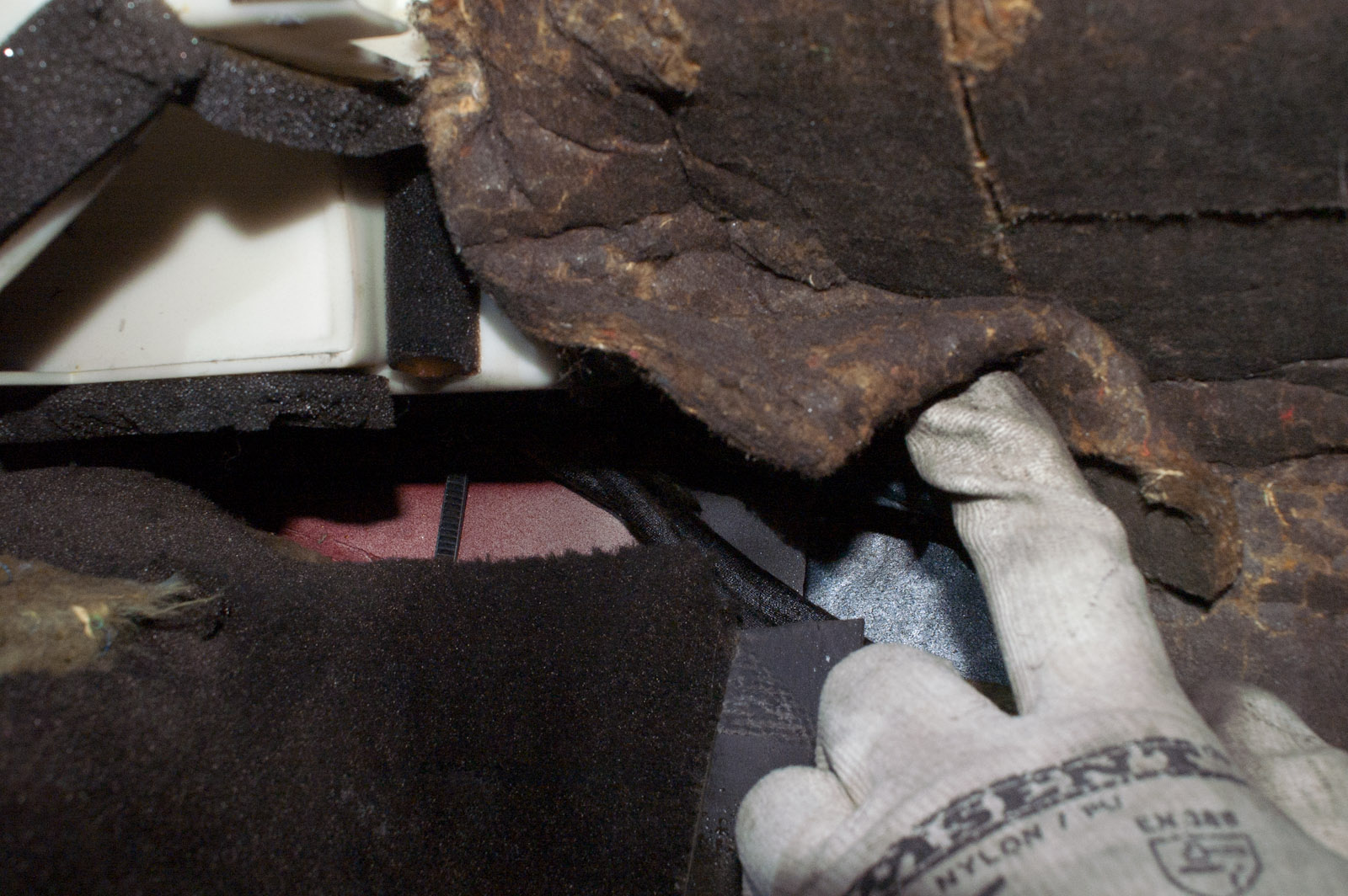

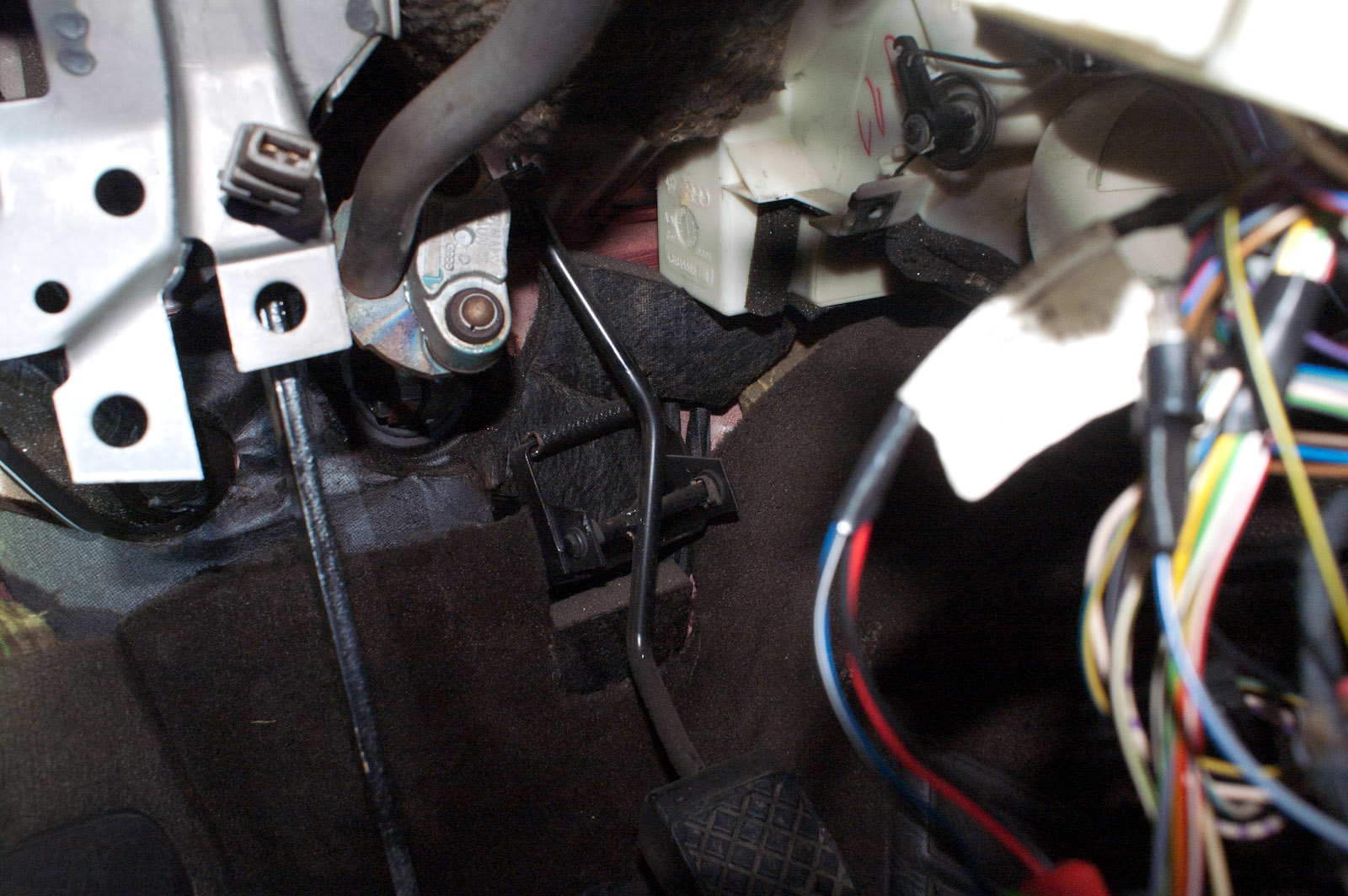

Die Leitung kommt auf der rechten Fahrzeugseite von der Rücksitzbank, läuft im Beifahrerfußraum nach oben. Dort teilt sich die Leitung auf, tritt unter dem Wasserkasten aus und läuft dann auf dem Längsträger weiter. Vom Beifahrerfußraum verläuft die Leitung mit - hier dem Kabelbaum der elektrischen Fensterheber - unter dem Gebläsekasten entlang auf die Fahrerseite, verschwindet dort unter dem Pedalblock und wird hinter der Schalldämmung zur Zentralelektrik geführt.

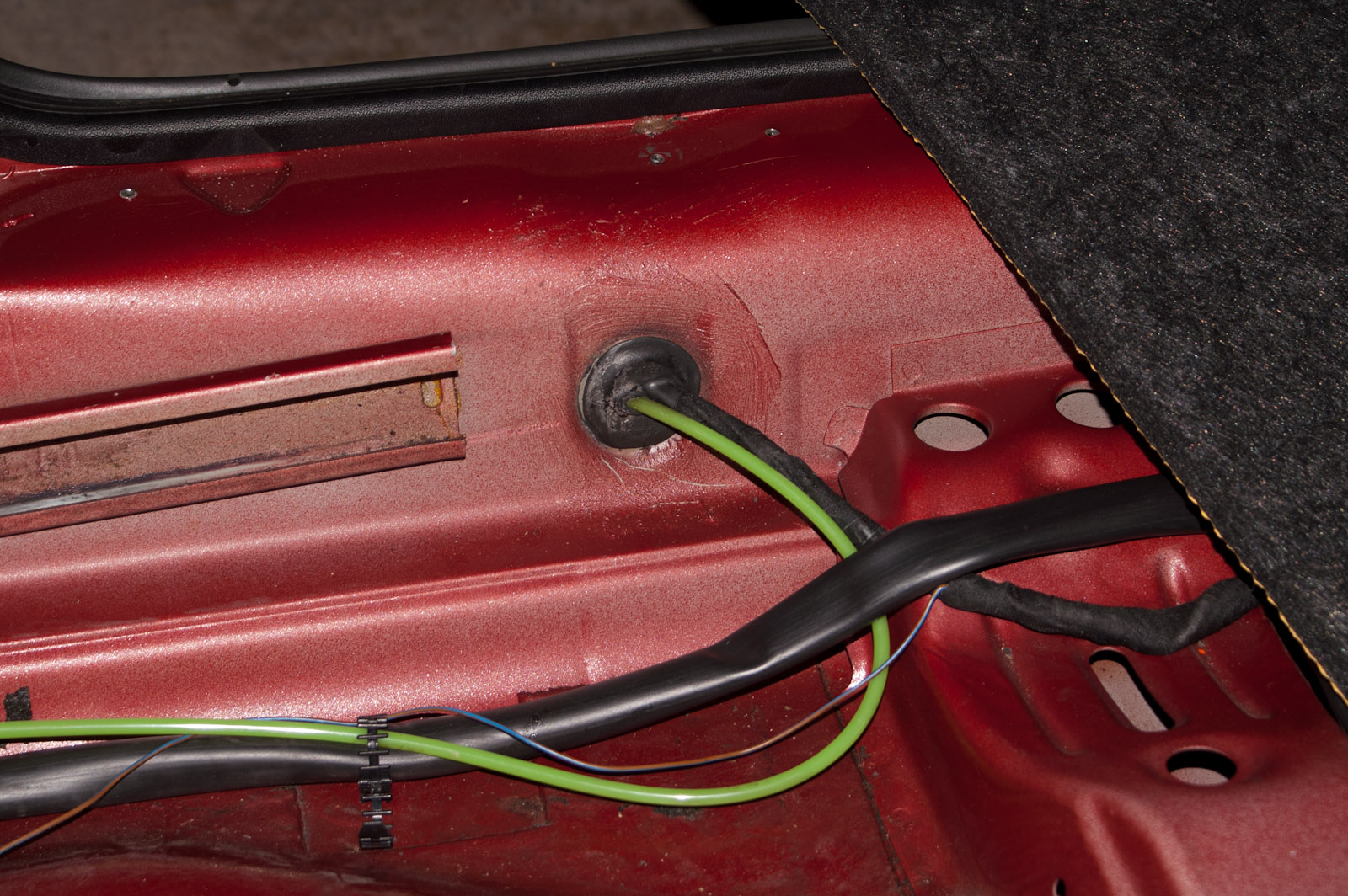

Ein Teil der Leitung auf der Beifahrerseite. Die grüne Leitung ist von der Zentralverriegelung.
